Flachsteckhülsen: Eine einfache Verbindung für deine Kabel

Flachsteckhülsen sind ein wichtiges Hilfsmittel in der Elektroinstallation. Im Auto kommen sie vor allem bei Arbeiten an der Elektrik zum Einsatz. Wenn du zum Beispiel schon mal Zusatzbeleuchtung an deinem Fahrzeug angeschlossen hast, sind sie dir vielleicht ein Begriff.

Eine Flachsteckhülse stellt zusammen mit der dazugehörigen Flachsteckzunge eine feste Verbindung zwischen zwei Kabeln her. Dazu wird der Leiter (das Metall im Kabel) des einen Kabels in Kontakt mit der Hülse und der Leiter des anderen Kabels in Kontakt mit der Zunge gebracht. Anschließend werden Hülse und Zunge zusammengesteckt, sodass eine Verbindung zwischen den beiden Leitern entsteht.

Flachsteckhülsen werden bei Kabeln und Litzen bis zu einem Querschnitt von 6 mm² verwendet. Im Auto findet man fast ausschließlich Litzen (Leiter mit mehreren Einzeldrähten) und kaum Drähte (Leiter mit nur einem großen Draht). Denn Litzen sind flexibler und dadurch weniger bruchanfällig. Wenn im Auto zwei Leiter miteinander verbunden werden müssen, kommen also meistens Flachsteckhülsen zum Einsatz.

Arten von Flachsteckhülsen

Flachsteckhülse ist nicht gleich Flachsteckhülse. Es gibt sie in verschiedenen Formen und Farben. Eine Unterscheidung ist die Isolierung: Flachsteckhülsen kannst du unisoliert, teilisoliert oder vollisoliert kaufen. Welche Hülse die richtige ist, hängt vom Ort und Zweck der Verwendung ab. Auf eine ordentliche Isolierung solltest du achten, wenn:

• die Steckverbindung äußeren Einflüssen ausgesetzt ist
• Wasser oder andere Flüssigkeiten an die Steckverbindung gelangen könnten
• die Steckverbindung mit anderen Metallteilen in Verbindung kommen könnte

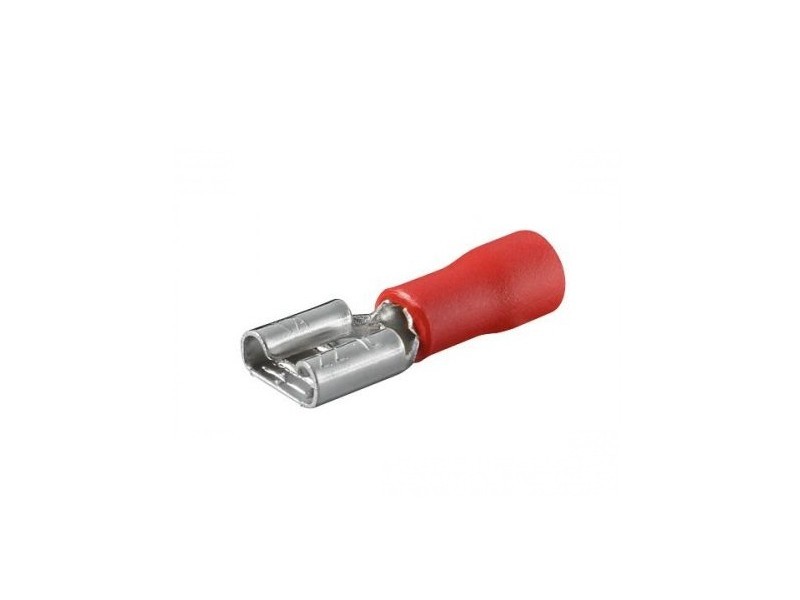

Bei teil- oder vollisolierten Flachsteckhülsen verrät uns die Farbe der Isolierung außerdem etwas über den Leiterquerschnitt, für den die Hülse geeignet ist. Folgendes bedeuten die verschiedenen Farben:

rot: 0,5 mm² bis 1 mm² Querschnitt

blau: 1,5 mm² bis 2,5 mm² Querschnitt

gelb: 4 mm² bis 6 mm² Querschnitt

Bei unisolierten Flachsteckhülsen gibt es diese Markierung nicht. Hier musst du die Größe ausmessen. Teilweise kannst du sie auch direkt an der Hülse ablesen.

Bevor du Flachsteckhülsen kaufst, solltest du genau überprüfen, ob sie zu den Kabeln passen, die du verbinden möchtest.

Außerdem gibt es Flachsteckhülsen aus den verschiedensten Materialien. Dazu gehören:

• Aluminium
• Bronze
• Kupfer
• Messing
• Stahl

Teilweise sind die Hülsen außerdem verzinnt, vernickelt oder versilbert.

Verwendung von Flachsteckhülsen – Anleitung

Um mithilfe einer Flachsteckhülse eine Steckverbindung zwischen zwei Kabeln herzustellen, kannst du folgendermaßen vorgehen:

1. Bestelle eine passende Flachsteckhülse und die dazugehörige Zunge bei kfzteile24
2. Isoliere das Kabel in der richtigen Länge ab (die Litze sollte nicht über die Hülse hinausragen. Außerdem sollte das Ende der Kabelisolierung mit in die Hülse hineinragen)
3. Stecke ggf. eine extra Isolierung auf das Kabel, die du später von hinten über die Hülse stülpen kannst (nicht nötig bei vollisolierten Hülsen)
4. Presse die Litze in die Flachsteckhülse. Dieser Vorgang nennt sich “crimpen”. Dafür gibt es spezielle Crimpzangen, die für verschiedene Leiterquerschnitte geeignet sind
5. Überprüfe, ob die Hülse fest auf dem Kabel sitzt
6. Wiederhole Schritt 2 bis 5 mit dem anderen Kabel und einer Flachsteckzunge
7. Stecke Hülse und Zunge zusammen

Folgendes Material benötigst du dafür:

1. Eine Flachsteckhülse, die zum Querschnitt des Leiters passt
2. Eine dazugehörige Flachsteckzunge, mit der die Hülse zusammengesteckt wird
3. Eine Abisolierzange
4. Eine Crimpzange, um die Kabel in Hülse und Zunge zu verpressen.

Die Vorteile von Flachsteckhülsen

Die Anwendung ist unkompliziert

Mit dem richtigen Werkzeug und etwas handwerklichem Geschick sind Flachsteckverbindungen im Handumdrehen zusammengefügt.

Sie verbinden Kabel besonders sicher

Flachsteckhülsen stellen durch den Druck, der beim Crimpen ausgeübt wird, eine besonders feste Verbindung zwischen Hülse und Leiter her. Eine alternative Methode sind Klemmverbindungen, die auf Wunsch einfach wieder gelöst werden können. Ein Beispiel dafür wäre die klassische Lüsterklemme. Das Problem bei Klemmverbindungen ist, dass sie sehr anfällig für Vibrationen sind. Im Auto treten an fast jeder Stelle Vibrationen auf. Deswegen besteht bei Klemmverbindungen die Gefahr, dass sie sich lösen. Wenn du Flachsteckhülsen benutzt, minimierst du dieses Risiko.

Sie sind wasser- und gasdicht

Das bedeutet, dass kein Sauerstoff und kein Wasser in das Kabel eintreten kann. Sie sind deswegen eine einfache und sichere Methode, in der Elektrik eines Autos Steckverbindungen herzustellen.
